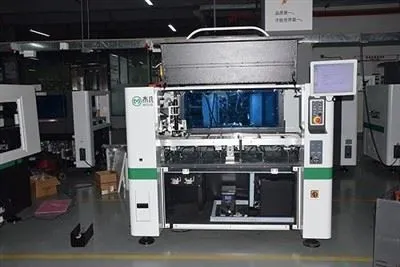

M520L Tinggi - Mesin Penempatan Kelajuan
Penempatan kelajuan tinggi - · kawalan pintar untuk masa depan
Teknologi utama produk
Diri - dibangunkan sistem pemacu motor linear yang disesuaikan
Paksi x/y/z menggunakan tinggi - Motor linear disesuaikan dengan kawalan gelung tertutup penuh -. Reka bentuk yang dipatenkan memastikan kestabilan gerakan X - y gantri, mengurangkan masa penempatan, dengan berkesan memastikan ketepatan mesin keseluruhan, dan memastikan prestasi peralatan yang stabil.
Teknologi Perubahan Bahan Pintar
Secara automatik beralih ke pengumpan yang dimuatkan bersebelahan apabila bahan hilang, mengurangkan downtime, menyokong pemasangan campuran spesifikasi pengumpan berganda, meningkatkan kecekapan makan dengan ketara.
Diri - maju tinggi - kelajuan multi - sistem penglihatan kamera
Self - Dibangunkan Multi - Teknologi Penjejakan Dinamik Kamera, Kamera Terbang Baru dengan Ultra - Prisms tipis dapat mengiktiraf komponen kecil secara tepat semasa penempatan kelajuan tinggi -.
Tinggi - Kepala penempatan 20 kepala ringan
Mencapai penempatan komponen dari 0402 hingga 10 × 10mm, dengan ketinggian kurang daripada atau sama dengan 15mm, meliputi pelbagai yang lebih luas. Kepala penempatan kecekapan tinggi -, mudah dipasang dan dikeluarkan, penyelenggaraan adalah lebih banyak masa - penjimatan dan mudah.
Struktur keluli bersepadu
Direka dengan bantuan elemen terhingga, menggunakan struktur keluli bersepadu untuk melepaskan tekanan sepenuhnya, memastikan ketegaran mekanikal, mengurangkan kesilapan getaran, dan memastikan kestabilan operasi kelajuan - tinggi.
Self - Dibangunkan Sistem Kawalan Pemacu Loop Convenized Full Ditutup
X/Y paksi pemacu motor linear + ditutup - kawalan gelung, mencapai respons kelajuan tinggi -, dan mencapai kawalan ketepatan tahap mikron -.
Algoritma Pengoptimuman Laluan
Berdasarkan pemodelan data besar, mengurangkan jarak pergerakan kosong, meningkatkan kecekapan penempatan yang komprehensif, dan mengurangkan kehilangan gerakan yang tidak sah.
Sistem pampasan ketepatan penyesuaian
Secara dinamik membetulkan PCB dan sisihan penyerapan komponen, memastikan konsistensi penempatan.
Sistem Pengiktirafan Visi
Mengintegrasikan algoritma pembelajaran Deep AI, menyokong pengiktirafan pintar khas komponen berbentuk -, memastikan ketepatan pengiktirafan yang lebih tinggi, sesuai untuk senario komponen kompleks.
Perpustakaan komponen yang kuat
Menyokong pemodelan tersuai, dengan cepat bertindak balas terhadap keperluan pengeluaran yang fleksibel untuk kelompok kecil dan pelbagai jenis.
Sokongan pemakanan bahan yang pelbagai
Sesuai dengan pelbagai jenis pemakanan bahan seperti pita, bahagian longgar, dulang, dan lain -lain, untuk memenuhi keperluan pencahayaan, 3C elektronik, industri perkakas rumah, dll.
Parameter teknikal
|
Spesifikasi Teknikal |
|
|
Kaedah kedudukan |
Flying Vision [Standard] + Visi Peringkat [Pilihan] |
| Kotak muncung | 320mm PCB [Standard]; 400mm PCB [Pilihan] |
|
Bilangan spindle |
10 muncung * 2 lengan (jarak antara batang aci: 12mm) |
|
Kelajuan pemasangan |
92000 CPH |
|
Ketepatan pemasangan |
± 0.05mm (cpk lebih besar daripada atau sama dengan 1.0) |
| Komponen yang sepadan | Visi Terbang: 0402 ~ 10 (l) 10 (w) mm, H: 15mm |
| Visi Peringkat: SOP, QFP, MAX 25mm30mm [Pilihan] | |
|
Saiz PCB |
Min: 50 (l)*60 (w) mm, H: 0.5-9mm; Max: 1200 (l)*320 (w) mm [standard] |
|
Min: 50 (l)*120 (w) mm, H: 0.5-9mm; Max: 1200 (l)*400 (w) mm [optional1] Max: 1200 (l)*360 (w) mm [optional2] FPCB LED Mounter Mekanisme Pakan: Lebar 250 ± 5mm [Pilihan3] |
|
|
Kuantiti feeder |
Stesen pengumpan 8mm-41 * 2 lengan |
|
Bekalan kuasa/tekanan udara |
AC220V/50Hz; 0.5MPA-0.7MPA |
|
Kuasa dinilai |
3.5kW |
|
Berat mesin |
1800kg |
| Dimensi luaran | 1765 (l)*1410 (w)*1550 (h) mm (arah aliran PCB berada di arah W) |
