Fungsi produk

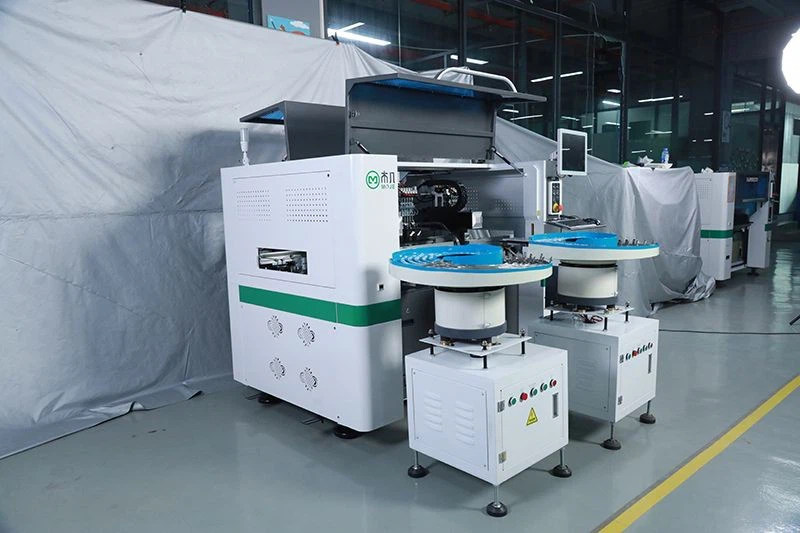

FTM 302- l adalah mesin pick-and-place yang berkelajuan tinggi, kos efektif yang direka khusus untuk memenuhi tuntutanIndustri latar belakang TV. ItuOperasi dwi-kepala, dwi-kerjaMemaksimumkan kecekapan penempatan, menyampaikan nisbah prestasi harga yang luar biasa yang membezakannya di pasaran.
Dikuasakan oleh aSistem Pengiktirafan Visi yang terkinidanTeknologi Flying-Camera berkelajuan tinggi, FTM 302- l Memastikan pembetulan ketepatan masa nyata semasa penempatan, menjamin ketepatan walaupun pada kelajuan tinggi. Ia menyokong penempatan lancarPCB 1200mm panjangdengan asuapan tunggal, menghapuskan keperluan untuk pelbagai suapan dan meningkatkan produktiviti dengan ketara.
FTM 302- l menawarkan fleksibiliti denganKonfigurasi muncung 5 atau 7Pada kepala penempatannya, membolehkannya menyesuaikan diri dengan pelbagai keperluan produk. Sama ada anda mensasarkan kelajuan, ketepatan, atau kecekapan kos, FTM 302- L adalah penyelesaian utama untuk mencapai penempatan kanta yang cekap dan tepat dalam pengeluaran latar belakang TV.
Parameter teknikal
|
Spesifikasi Teknikal |
|
|
Kaedah kedudukan |
Flying Vision + Visi Peringkat |
|
Bilangan spindle |
2 lengan *6 muncung (jarak 20mm, H15mm) |
|
Kelajuan pemasangan |
10000cph (jangan menyapu cahaya biru) |
|
Ketepatan pemasangan |
± 0. 05mm |
|
Julat komponen PCB |
TEC LENS LENGKAP TV TEC |
|
Saiz PCB |
min: 5 0 mm*100mm, h: 0. 5-9 mm |
|
Max: 12 0 0mm*360mm, h: 0. 5-5 mm |
|
|
Asas pengumpan |
Menyokong dua cakera bergetar |
|
Tekanan kuasa\/udara |
Ac38 0 v\/50Hz; 0. 5-0. 7mpa |
|
Kuasa dinilai |
4.5kW |
|
Berat mesin |
1800kg |
|
Dimensi keseluruhan |
1765 (l)*1310 (w)*1420 (h) mm (arah aliran PCB berada di arah L) |

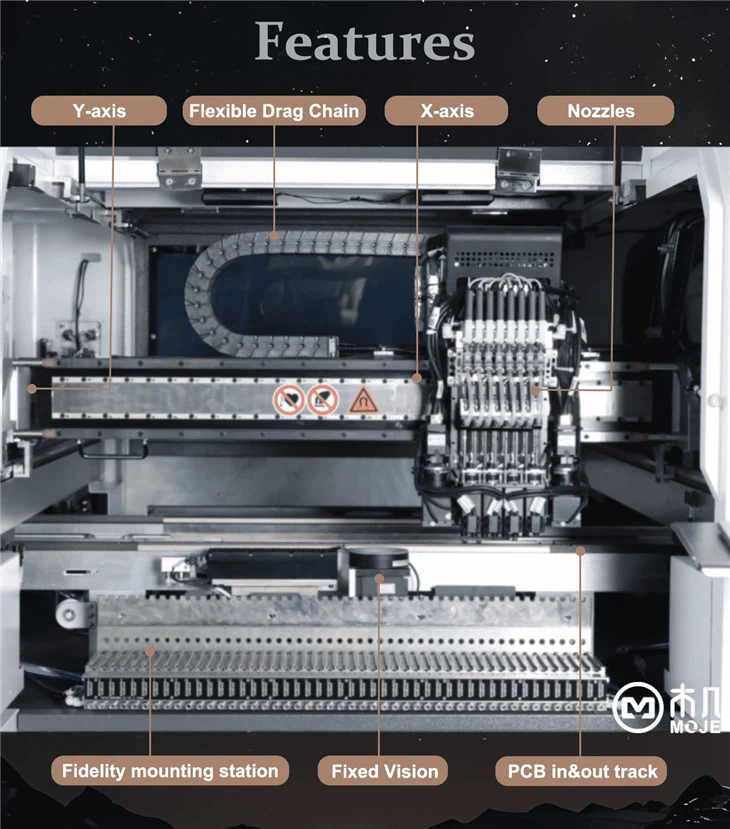

Penerangan Kelebihan
Pemacu yang stabil & tepat: Axis XY yang dikuasakan oleh motor linear ultra-quiet untuk prestasi yang tepat dan stabil.
Pengurangan Kebisingan: Meminimumkan bunyi operasi, mewujudkan persekitaran kerja yang lebih baik.
Antara muka mesra pengguna: Reka bentuk intuitif memudahkan operasi yang lebih mudah dan meningkatkan kecekapan.
Suapan tunggal untuk PCB yang panjang: Menempatkan PCB 1200mm panjang dalam satu suapan, meningkatkan kecekapan pengeluaran dengan ketara.
Adegan yang berkenaan
Patch Lensa Backlight TV dan 3Caccessories
