Fungsi produk

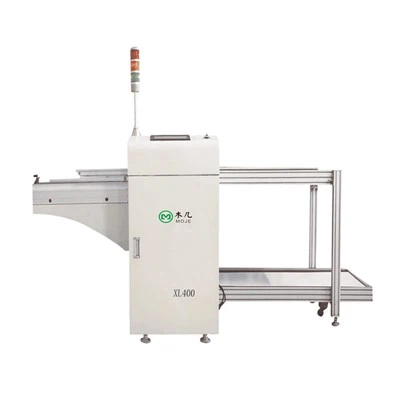

Mesin pemuatan PCB adalah peralatan automasi yang digunakan secara meluas dalam bidang pembuatan elektronik, terutamanya digunakan untuk menghantar papan PCB secara automatik ke barisan pengeluaran untuk meningkatkan kecekapan pengeluaran dan mengurangkan operasi manual.
Parameter teknikal
|
Spesifikasi Teknikal |
|
|
Memuatkan masa |
Kurang daripada atau sama dengan 7s |
|
Masa Penggantian Tangki |
Kurang daripada atau sama dengan 26 -an |
|
Pemilihan jarak |
10mm, 20mm, 30mm, 40mm atau pengguna yang ditentukan |
|
Sumber kuasa |
AC 110 volt atau 220 volt; monophase |
|
Kuasa |
Max300 Volt-Ampere MAX300VA |
|
Tekanan udara dan aliran |
4-6 ba, sehingga 10 l\/min |
|
Ketebalan papan |
Minimum 0. 4 mm |
|
Kaedah penghantaran plat |
Motor digunakan untuk menolak, dan motor penghantar rak adalah motor kelajuan malar |
|
Ketinggian pemindahan |
900 ± 20 mm (atau pelanggan yang ditentukan) |
|
Arah penghantaran |
Dari kiri ke kanan atau dari kanan ke kiri |
|
Panel kawalan |
Paparan skrin sentuh kawalan |
|
Adopsi pengawal |
Pengawal yang boleh diprogramkan |
Penerangan Kelebihan
Struktur aloi aluminium khas untuk pemahaman yang lebih jelas mengenai status operasi majalah.
Sistem brek kedudukan tambahan dengan kedudukan yang tepat, kelajuan mengangkat cepat, dan kecekapan pengeluaran yang tinggi.
Kawalan PLC dengan operasi HMI (antara muka manusia) warna.
Litar elektrik pelbagai fungsi dan reka bentuk program untuk prestasi yang stabil, memastikan operasi talian pengeluaran yang lancar.
Reka bentuk program mesra pengguna dengan 4 jenis pilihan padang, yang membolehkan penetapan jarak langkah untuk mengumpul dan menyampaikan PCB.
Sistem penggera akustik dan visual dengan teks meminta maklumat yang tidak normal.
Kotak Bahan Menggunakan Kejuruteraan Jalur Plastik Flat Flat.
Kawalan kelajuan penolak laras.
Pengapit pneumatik kedudukan empat mata untuk kedudukan kotak bahan yang tepat.
Rak Bahan In dan Out Chain: Menggunakan rantai rata hitam, dan garis isyarat antara mesin menggunakan antara muka SMEMA standard.
Pengesanan sensor memastikan penghantaran papan PCB automatik.
